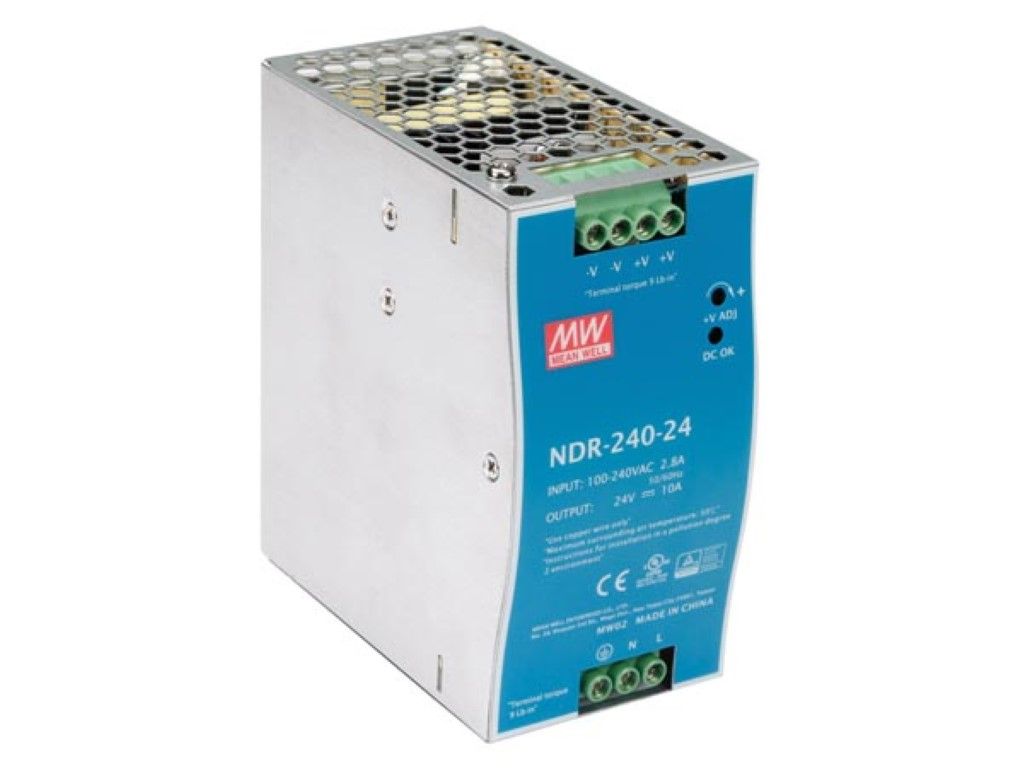

240 w single output industrial din rail power supply 24 v 10 a (NDR-240-24)

NDR-240 is one economical slim 240W Din rail power supply series, adapt to be installed on TS-35/7.5 or TS-35/15 mounting rails. The body is designed 63mm in width, which allows space saving inside the cabinets. The entire series adopts the full range AC input from 90VAC to 264VAC and conforms to EN61000-3-2, the norm the European Union regulates for harmonic current. NDR-240 is designed with metal housing that enhances the unit's power dissipation. With working efficiency up to 90%, the entire series can operate at the ambient temperature between -20°C and 70 °C under air convection. It is equipped with constant current mode for over-load protection, fitting various inductive or capacitive applications. The complete protection functions and relevant certificates for industrial control apparatus (UL508, TUV EN60950-1, and etc.) make NDR-240 a very competitive power supply solution for industrial applications.

CARACTERISTIQUES :

-entrée CA universelle / plage complète
-protection: court-circuit / surcharge / surtension / surchauffe
-conçu pour montage sur rail DIN TS-35/7.5 ou 15
-conforme à la norme UL 508 (norme de sécurité pour les équipements de contrôle industriel)
-niveau d'immunité industriel EN61000-6-2 (EN50082-2)
-prétestée sur 100 % de la puissance
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-courant nominal: 10 A
-plage de courant: 0 - 10 A
-puissance nominale: 240 W
-ondulation & bruit: 150 mVp-p
-plage de réglage de tension: 24 - 28 V
-tolérance: +/- 1.0%
-régulation de ligne: +/- 0.5%
-régulation de charge: +/- 1.0%
-temps de démarrage, de montée:
-1200 ms, 60 ms / 230 VCA
-charge max.: 2500 ms, 60 ms / 115 VCA
-temps de maintien:
-16 ms / 230 VCA
-charge max.: 10 ms / 115 VCA
-entrée:
-plage de tension:
-90 - 264 VCA
-127 - 370 VCC
-DC input operation possible by connecting AC/L(+), AC/N(-)
-plage de fréquence: 47 - 63 Hz
-efficacité: 88.5%
-courant CA:
-2.25 A / 115 VCA
-1.3 A / 230 VCA
-inrush current: courant d'appel
-20 A / 115 VCA
-35 A / 230 VCA
-courant de fuite: <1 mA / 230 VAC
-protection:
-surcharge:
-105-130 % puissance de sortie nominale
-type de protection: limiteur à courant constant, rétablissement automatique
-surtension:
-14 - 17 V
-protection type: tension de sortie est coupée, rétablissement automatique du système
-surchauffe: tension de sortie est coupée, rétablissement automatique du système
-environnement:
-température de service: de -20 °C à +70 °C
-humidité de service: 20 - 95 % RH sans condensation
-température de stockage: de -40 °C à +85 °C
-taux d'humidité lors du stockage: 10-95 % RH
-coefficient de température: +/- 0.03%/°C (0 - 50°C)
-vibration:
-composant: 10 - 500 Hz, 2 G 10 min, / 1 cycle, 60 min. chacun le long des axes X, Y, Z; montage conforme à la norme IEC60068-2-6
-montage: conforme à la norme IEC60068-2-6
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL508, UL60950-1, TUV EN60950-1
-tension d'isolation:
-I/P-O/P: 3000 VCA
-I/P-FG: 2000 VCA
-O/P-FG: 500 VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG:100M ohms / 500 VCC / 25 °C / 70 % RH
-émission EMC: conforme aux normes EN55022 (CISPR 22) EN61204-3 classe B, EN61000-3-2, -3
-immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau industrie lourd, critère A
-MTBF: 230.2K hrs min. MIL-HDBK-217F (25°C)
-dimensions (L x H x P): 63 x 125.2 x 113.5 mm



Voir notice et fiche technique fabricant
