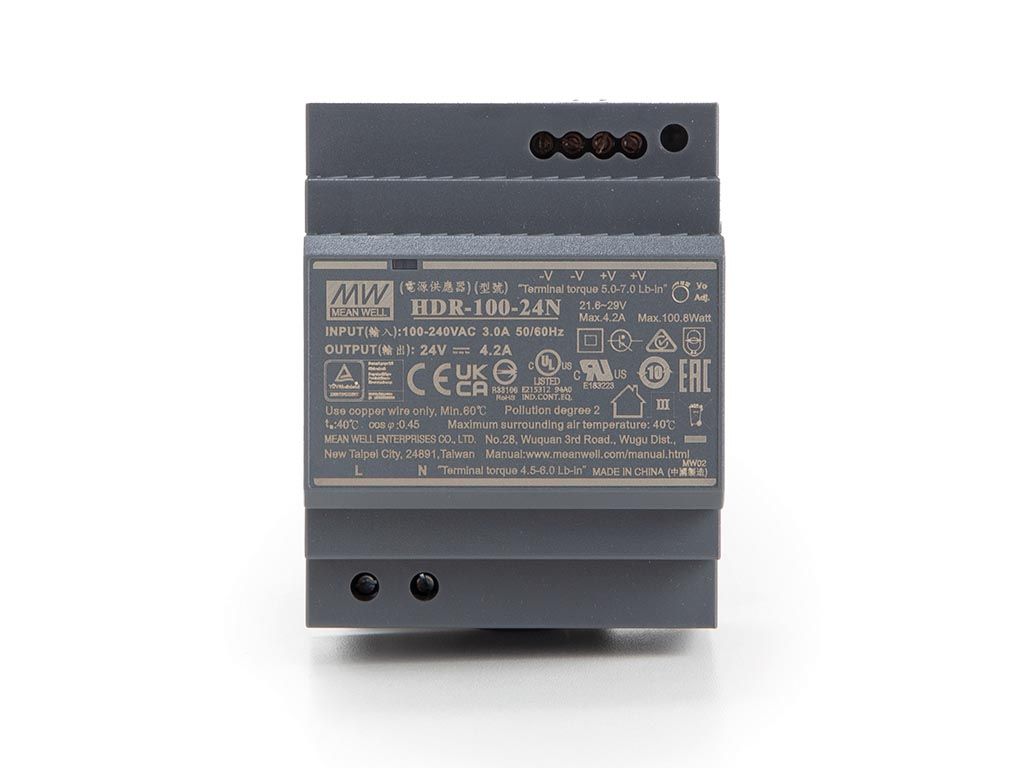

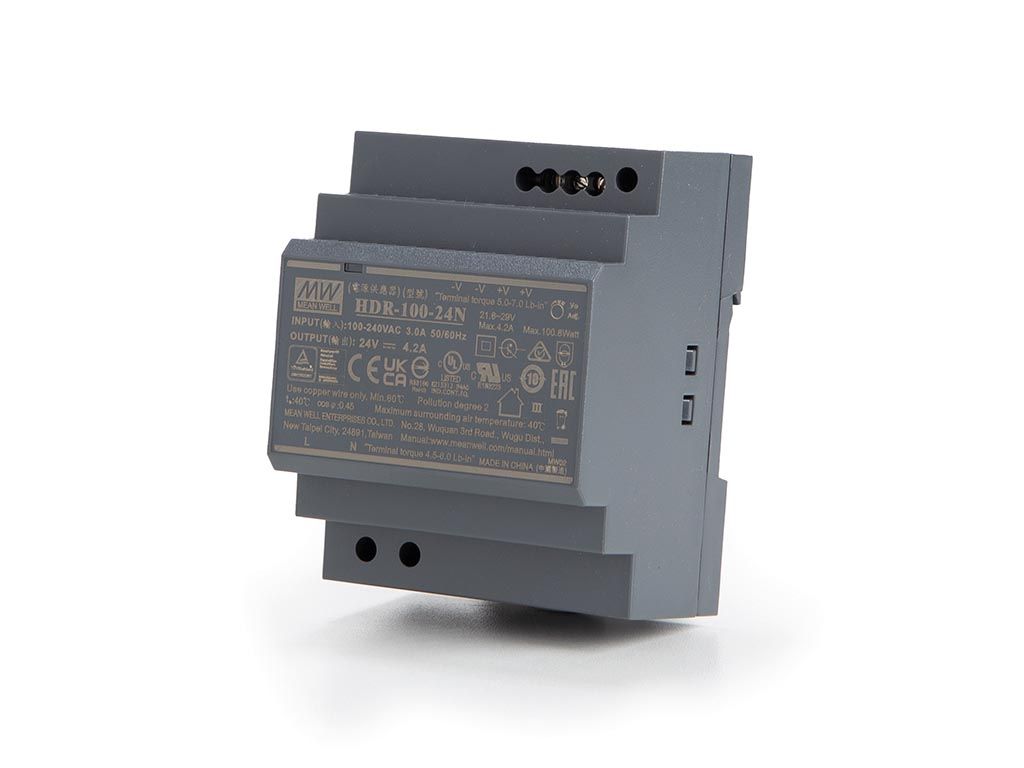

ALIMENTATION - 1 SORTIE - 100 W - 24 V 4.2 A - MONTAGE SUR RAIL DIN - POUR USAGE INDUSTRIEL (HDR-100-24N)

CARACTERISTIQUES :

-design ultra-mince, largeur 70 mm (4SU)
-tension d'entrée universelle 85-264 VCA
-consommation à vide < 0.3 W
-classe d'isolation II
-tension de sortie CC réglable
-protections: court-circuit / surcharge / surtension
-refroidissment: convection naturelle
-peut être installée sur un rail DIN TS-35/7.5 ou 15
-catégorie de surtension III
-indicateur LED d'alimentation
-3 ans de garantie
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-courant nominal: 4.2 A
-plage de courant: 0 - 4.2 A
-puissance nominale: 100.8 W
-ondulation & bruit (max.): 150 mVp-p
-plage de réglage de tension: 24 - 25.5 V
-tolérance de tension: ± 1.0 %
-régulation de ligne: ± 1.0 %
-régulation de charge: ± 1.0 %
-temps de démarrage, de montée: 500 ms, 60 ms / 230 VCA - 500 ms / 60 ms / 115 VCA à charge maximale
-temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale
-entrée:
-plage de tension: 88-264 VCA - 124-370 VCC
-plage de fréquence: 47 - 63 Hz
-rendement (typ.): 90 %
-courant CA (typ.): 3 A / 115 VCA - 1.6 A / 230 VCA
-courant d'appel (typ.): démarrage à froid 35 A / 115 VCA - 70 A / 230 VCA
-protection:
-surcharge:
-105 - 150 % de la puissance de sortie nominale de 105-135 %
-type de protection: limiteur à courant constant, rétablissement automatique du système
-surtension:
-30 - 36 V
-type de protection: mode hiccup, rétablissement automatique du système
-environnement: type de protection: limiteur à courant constant, rétablissement automatique du système
-température de travail: de -30 à +70 °C
-humidité de service: de 20 à 90 % RH sans condensation
-stockage: de -40 à +85 °C, de 10 à 95% RH
-coefficient thermique: ± 0.03 %/°C (0 - 50°C )
-vibration: composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6
-altitude max. de service: 2000 m
-catégorie de surtension: III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1
-tension d'isolation: entrée vers sortie : 4 kVCA
-résistance d'isolement: entée - sortie: >100 MOhm / 500 VCC / 25 °C / 70 % RH
-émission CEM:
-conduite: EN55032 (CISPR32) / Classe B
-rayonnée: EN55032 (CISPR32) / Classe B
-courant harmonique: EN61000-3-2 / Classe A
-papillotement: EN61000-3-3
-immunité EMC:
-ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A
-susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A
-EFT/Burst: EN61000-4-4 / Niveau 3 - critère A
-crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A
-conduite: EN61000-4-6 / Niveau 3 - critère A
-champ magnétique: EN61000-4-8 / Niveau 4, critère A
-creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles
-autres:
-MTBF: 856.5K h, MIL-HDBK-217F (25 °C)
-dimensions (L x l x H): 70 x 90 x 54.5 mm



Voir notice et fiche technique fabricant
