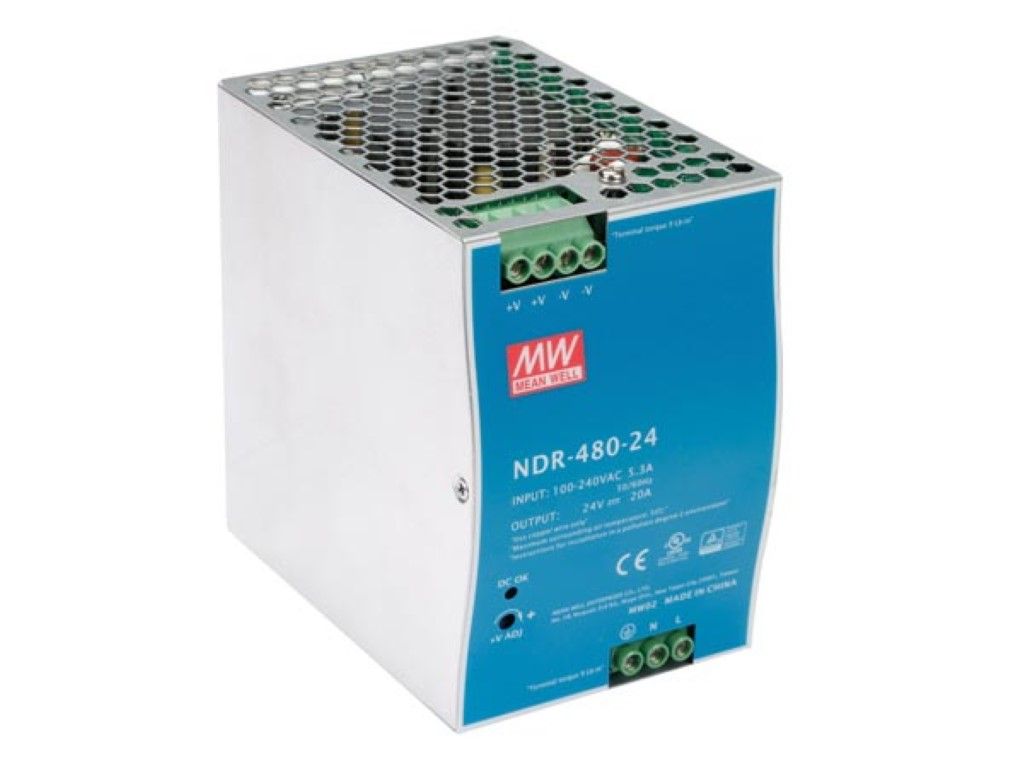

Alimentation - 1 sortie - 480 w - montage sur rail din - 24 v - 20 a - usage industriel (NDR-480-24)

La série NDR-480 est une série d'alimentations à montage sur rail DIN de 480 W, et s'installe sur des rails DIN TX-35/7.5 ou TS-35/15. Le boîtier compact de 85.5 mm offre une économie d'espace. La série accepte des tensions d'entrée de 90 VCA à 264 VCA et répond à la norme EN61000-3-2 relative à la limitation des courants harmoniques. NDR-480 a un boîtier en métal pour améliorer la dissipation thermique. L'alimentation fournit un rendement jusqu'à 93 % et fonctionne à une température ambiante entre -20 °C et 70 °C, et peut être refroidie par convection naturelle. Les unités sont protégées contre la surcharge et conviennent aux applications inductives ou capacitives. La série possède les fonctions de protections et les certifications nécessaires pour les systèmes de contrôle industriels (UL508, TUV, EN60950-1, etc.), ce qui en fait une solution d'alimentation compétitive pour les applications industrielles.

CARACTERISTIQUES :

-entrée CA universelle / plage complète
-protection: court-circuit / surcharge / surtension / surchauffe
-conçu pour montage sur rail DIN TS-35/7.5 ou 15
-conforme à la norme UL 508 (norme de sécurité pour les équipements de contrôle industriel)
-niveau d'immunité industriel EN61000-6-2 (EN50082-2)
-prétestée sur 100 % de la puissance
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-courant nominal: 20 A
-plage de courant: 0 - 20 A
-puissance nominale: 480 W
-ondulation & bruit: 150 mVp-p
-plage de réglage de tension: 24 - 28 V
-tolérance: +/- 1.0%
-régulation de ligne: +/- 0.5%
-régulation de charge: +/- 1.0%
-temps de démarrage, de montée:
-1500 ms, 100 ms / 230 VCA
-charge max.: 3000 ms, 100 ms / 115 VCA
-temps de maintien:
-16 ms / 230 VCA
-charge max.: 10 ms / 115 VCA
-entrée:
-plage de tension:
-90 - 264 VCA
-127 - 370 VCC
-entrée de fonctionnement CC possible en connectant AC/L(+), AC/N(-)
-plage de fréquence: 47 - 63 Hz
-efficacité: 92.5%
-courant CA:
-2.25 A / 115 VCA
-1.3 A / 230 VCA
-inrush current: courant d'appel
-20 A / 115 VCA
-35 A / 230 VCA
-courant de fuite: <2 mA / 230 VAC
-protection:
-surcharge:
-105-130 % puissance de sortie nominale
-type de protection: limiteur à courant constant, rétablissement automatique
-surtension:
-14 - 17 V
-protection type: tension de sortie est coupée, rétablissement automatique du système
-surchauffe: tension de sortie est coupée, rétablissement automatique du système
-environnement:
-température de service: de -20 °C à +70 °C
-humidité de service: 20 - 95 % RH sans condensation
-température de stockage: de -40 °C à +85 °C
-taux d'humidité lors du stockage: 10-95 % RH
-coefficient de température: +/- 0.03%/°C (0 - 50°C)
-vibration:
-composant: 10 - 500 Hz, 2 G 10 min, / 1 cycle, 60 min. chacun le long des axes X, Y, Z; montage conforme à la norme IEC60068-2-6
-montage: conforme à la norme IEC60068-2-6
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL508, UL60950-1, TUV EN60950-1
-tension d'isolation:
-I/P-O/P: 3000 VCA
-I/P-FG: 2000 VCA
-O/P-FG: 500 VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG:100M ohms / 500 VCC / 25 °C / 70 % RH
-émission EMC: conforme aux normes EN55022 (CISPR 22) EN61204-3 classe B, EN61000-3-2, -3
-immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau industrie lourd, critère A
-MTBF: 146.8K hrs min. MIL-HDBK-217F (25°C)
-dimensions (L x H x P): 85.5 x 125.2 x 128.5 mm



Voir notice et fiche technique fabricant
