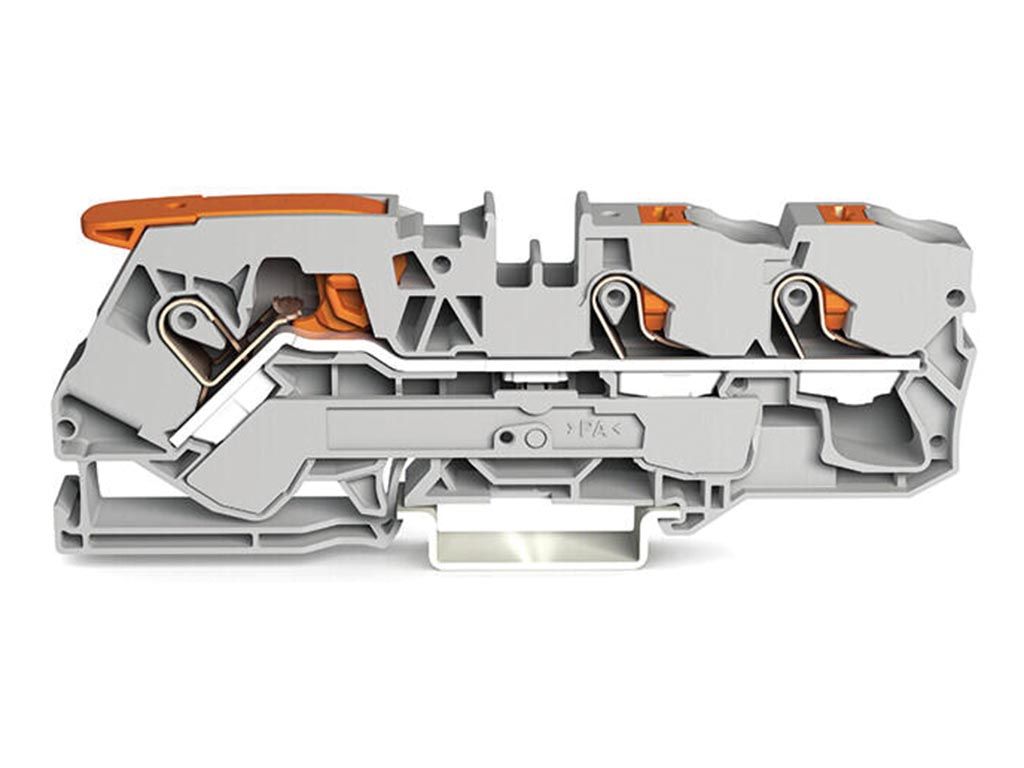

Borne de passage à 3 conducteurs avec levier et bouton-poussoir 10 mm², gris (WG21105301)

SPECIFICATIONS :

-Informations de base sur le produit
-Couleurs primaires: Gris
-Couleurs supplémentaires: Orange

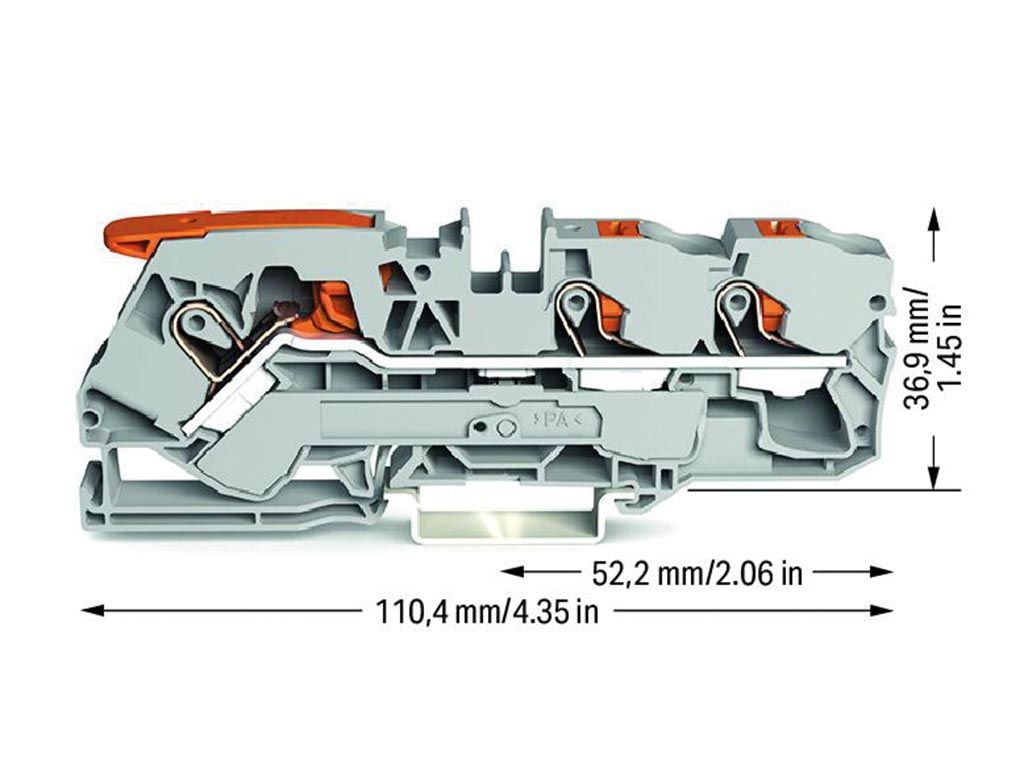

-Profondeur du produit: 36.9 mm
-Hauteur du produit: 110.4 mm
-Largeur du produit: 10 mm
-Poids Produit: 32.2 g
-Matériau: PA (polyamide)
-Données électriques
-Données de dimensionnement conformément à: IEC/EN 60947-7-1, UL 1059
-Dissipation de puissance par pôle (potentiel): 1.819 W
-Courant alloué IN pour afficher la perte de puissance: 57 A
-Valeur de résistance pour l'indication de la perte de puissance en fonction du courant: 0.001 O
-Informations générales
-Specifications extra extra:

• Désignation (section du conducteur) En fonction des caractéristiques du conducteur, un conducteur avec une section plus petite peut également être inséré via une terminaison push-in. Les calibres AWG ont été convertis selon la norme CEI.
• Longueur de bande 17 ... 19 mm / 0,67 ... 0.75 inch
• Sens de câblage Câblage frontal
• Connexion 2

  • Mode de commande 2 : bouton-poussoir

-Specifications extra:

• Connexion 1

  • La technologie de connexion
  • Technologie de connexion Push-in CAGE CLAMP®
  • Mode de fonctionnement Levier
  • Matériaux du conducteur connectable Cuivre
  • Section nominale 10 mm²
  • Conducteur solide 0,5 ... 16 mm² / 20 ... 6 AWG
  • Conducteur solide ; directement enfichable 4 ... 16 mm² / 14 ... 6 AWG
  • Conducteur à fil fin 0,5 ... 16 mm² / 20 ... 6 AWG
  • Conducteur à fil fin ; avec embout à collerette en plastique 0,5 ... 10 mm² / 20 ... 8 AWG
  • Conducteur à fil fin ; avec embout, directement enfichable 4 ... 10 mm² / 12 ... 8 AWG

-Specifications:

• Les données de dimensionnement sont conformes à la norme IEC/EN

  • Tension autorisée : 800 V
  • Tension de choc autorisée : 8 kV
  • Courant autorisé : 57 A
  • Courant à la section du conducteur (max) mm² : 74 A
• Données de dimensionnement selon UL
  • Groupe d'utilisation : B&C
  • Tension nominale : 600V
  • Courant nominal : 65A

-Données techniques
-Type de montage: Rail DIN
-Catégorie de surtension: 3
-Degré de pollution: 3
-Caractéristiques de fonctionnement
-Plage de température de travail: -35-85 °C
-Connexions
-Nombre total de potentiels: 1
-Nombre de niveaux: 1
-Positions des fixations: 3
-Nombre logements de pontage: 2
