Comment monter les prises et interrupteurs Schneider Unica ?

UNICA

Tout savoir sur le montage des prises et interrupteurs haut de Gamme Schneider Unica.

Un sytéme de montage facile et très complet qui se compose de 3 références, nécéssaires pour un appareillage complet. Le support de fixation, le mécanisme et la plaque.

Le support de fixation

C'est sur ce support que viennent se clipser le mécanisme puis la plaque.

Le modèle le plus utilisé est la référence SCHMGU7.002. Il se visse directement sur la boite d'encastrement présente dans le mur. Un support suffit pour une plaque simple et ses mécanismes. Pour les plaques doubles, triples et quadruples, 2, 3 ou 4 supports sont nécessaires, il s'emboitent les uns dans les autres.

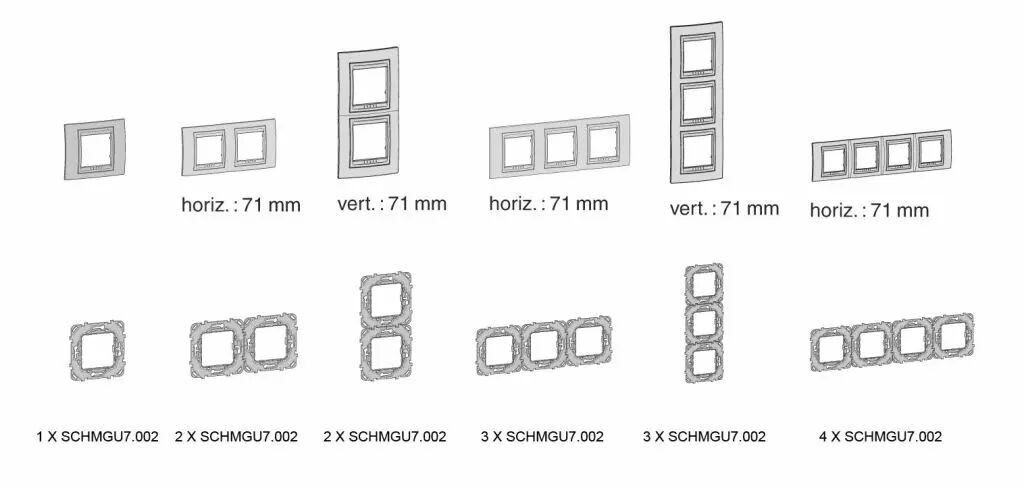

Montage Prises et interrupteurs Unica

Les supports SCHMGU7.002 sont compatibles avec toutes les boites d'encastrement simples les plus courantes ou en entraxe 71 mm pour les doubles triples et quadruples.

Un modéle en entraxe 57 existe aussi, ainsi qu'un modéle à griffe. Leur fonctionnement est exactement le même que pour le modéle SCHMGU7.002.

Précision : Des supports spécifiques existent pour les plaques 3, 4 et 6 modules, réf : SCHMGU7.103, SCHMGU7.104 et SCHMGU7.106

Mécanismes

Contrairement aux solutions traditionnelles, La gamme Unica vous permet de combiner les touches de 1 et 2 modules sur chaque point de commande afin d'utiliser au mieux votre espace.

2 Modules correspondent à l'espace au milieu d'une plaque simple. Ce qui peut pemettre de mettre 2 va et vient dans une plaque simple. Il existe aussides plaques simples pouvant contenir 3, 4 ou 6 modules.

A la fin de chaque libellé de mécanisme et de plaque, nous vous précisons le nombre de module auquel il correspond.

Exemple :

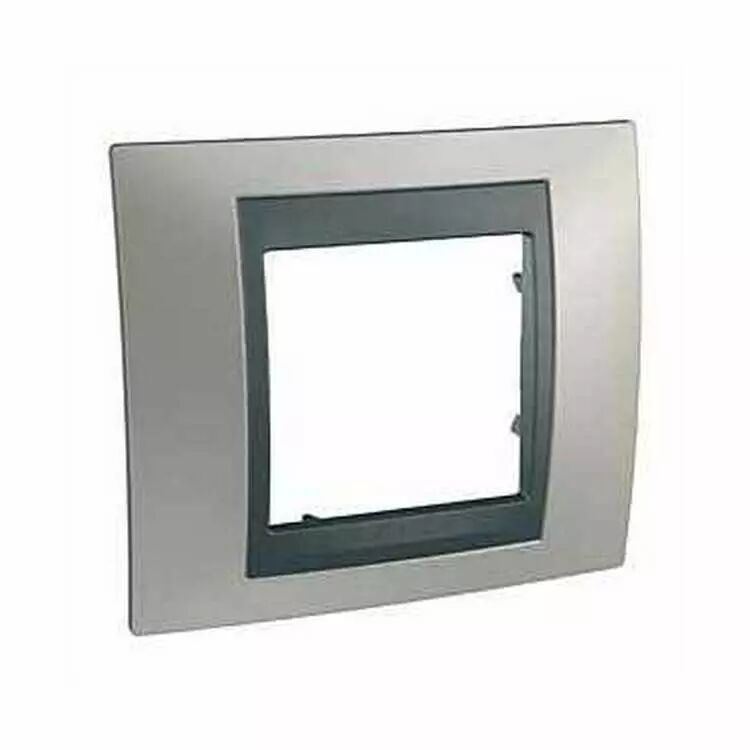

1 Plaque simple 2 module peut contenir :

ou

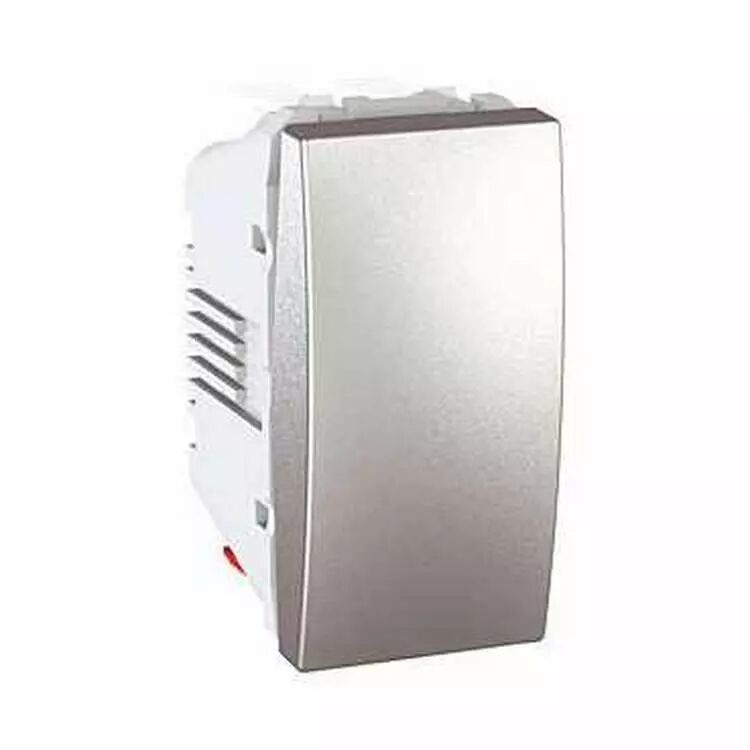

2 x Va et vient 1 module

ou

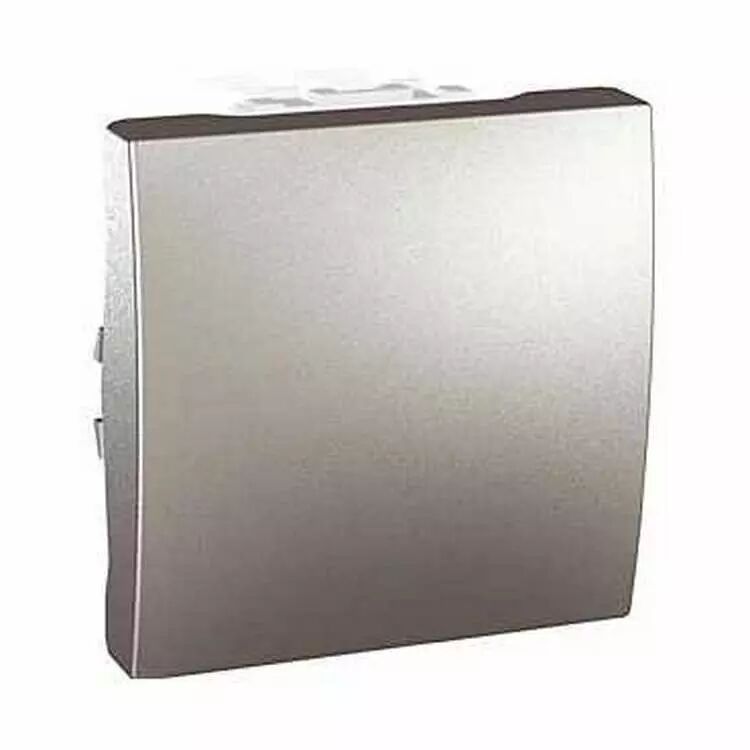

1 x Va et vient 2 modules

ou

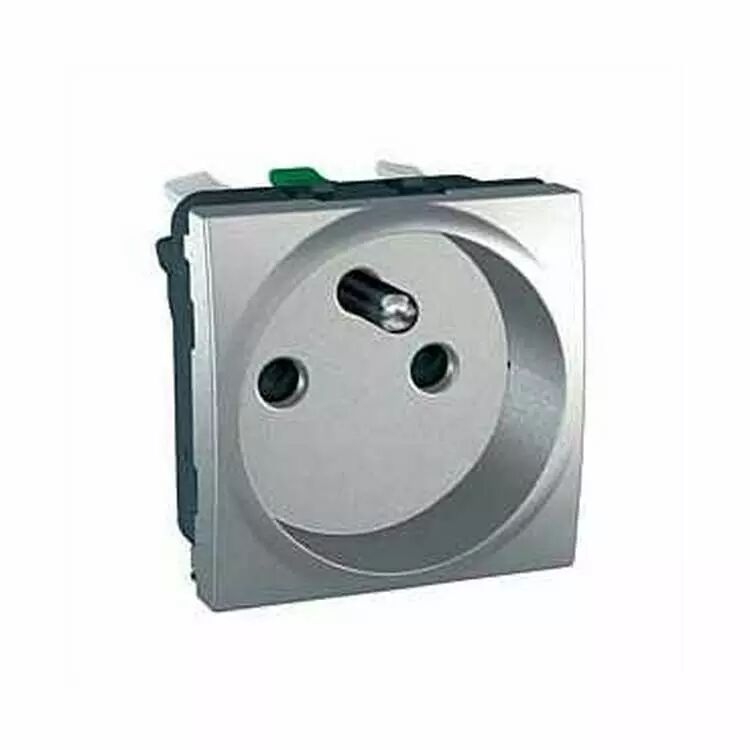

1 x Prise de courant 2 modules
