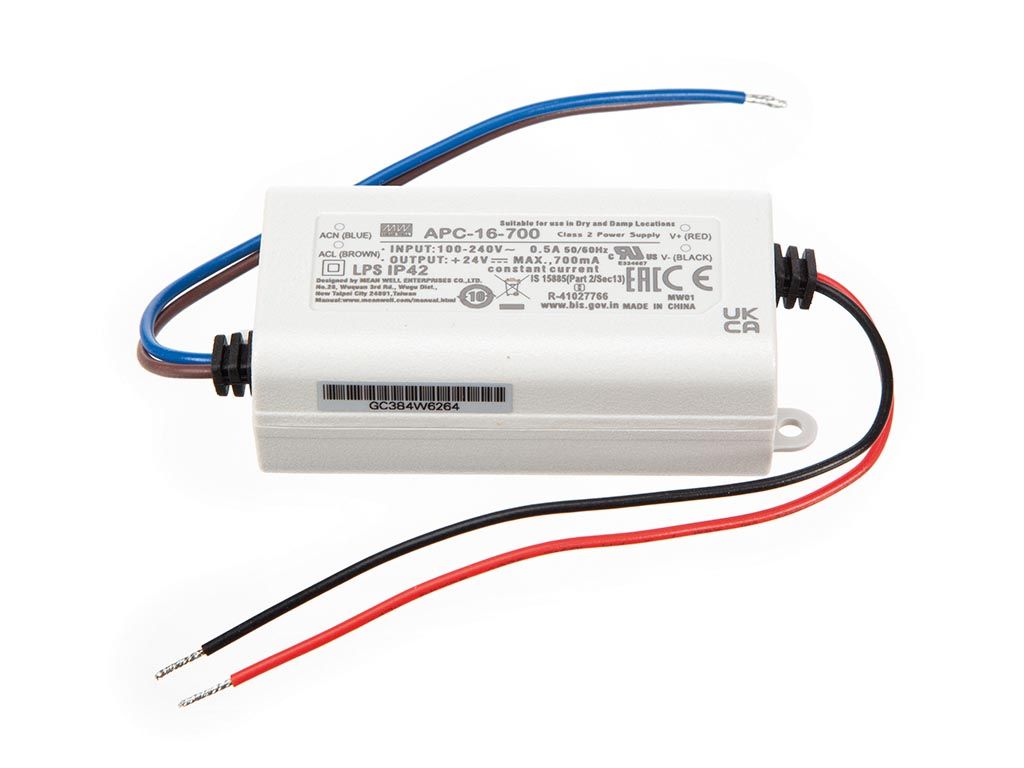

DRIVER DE LED À COURANT CONSTANT - 1 SORTIE - 700 mA - 16 W (APC-16-700)
Description
CARACTERISTIQUES :
-courant continu
-entrée CA universelle / plage complète
-conforme aux exigences LPS
-protection contre: court-circuit / surtension
-boîtier en plastique complètement isolé
-compact et léger
-refroidissement: convection naturelle
-IP42
-prétesté sur 100 % de la puissance
-convient à l'éclairage LED et journaux lumineux
-économique / haute fiabilité
-2 ans de garantie
-Classe II (sans mise à la terre)
SPECIFICATIONS :
-sortie:
-courant nominal: 700 mA
-tension CC: 9-24 V
-puissance nominale: 16.8 W
-ondulation & bruit (max.): 250 mVp-p
-tolérance de tension: +/- 5 %
-précision de courant: +/- 8 %
-régulation de ligne: +/- 1 %
-régulation de charge: +/- 3 %
-temps de démarrage, de montée: 3000 ms, 200 ms / 230 VCA 1500 ms, 3000 ms, 200 ms / 115 VCA à charge maximale
-temps de maintien (typ.): 20 ms / 230 VCA 12 ms / 115 VCA à charge maximale
-entrée:
-plage de tension: 90-264 VCA 127-370 VCC
-plage de fréquence: 47-63 Hz
-rendement (typ.): 83 %
-courant CA: 0.3 A / 230 VCA; 0.5 A / 115 VCA
-courant d'appel (typ.): démarrage à froid 45 A (twidth = 210 µs mesuré à 50 % Ipeak) à 230 VCA
-courant de fuite: 0.25 mA / 240 VCA
-protection:
-surtension:
-27.6-33.5 V
-type de protection: extinction de la tension de sortie, circuit de calage de niveau avec Diode Zener
-environnement:
-température de service: de -30 à +70 °C
-humidité de service: 20-90 % RH sans condensation
-stockage: de -40 à +80 °C, 10-95 % RH
-coefficient thermique: +/- 0.2 %/°C (0-50 °C)
-vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL8750, CSA-C22.2 No. 250.0-08, EN61347-1
-tension d'isolation: entrée vers sortie : 3.75 kVCA
-résistance d'isolement: entrée vers sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH
-émission EMC: conforme aux normes EN55015, EN61000-3-2 Class A, EN61000-3-3
-immunité EMC: conforme aux normes EN61547, EN61000-4-2,3,4,5,6,8,11; niveau : industrie légère (tension crête 2 kV), critère A
-autres:
-MTBF: min. 1,145,700 h, MIL-HDBK-217F (25 °C)
-dimensions (Lo x La x H): 77 x 40 x 29 mm
-courant continu
-entrée CA universelle / plage complète
-conforme aux exigences LPS
-protection contre: court-circuit / surtension
-boîtier en plastique complètement isolé
-compact et léger
-refroidissement: convection naturelle
-IP42
-prétesté sur 100 % de la puissance
-convient à l'éclairage LED et journaux lumineux
-économique / haute fiabilité
-2 ans de garantie
-Classe II (sans mise à la terre)
SPECIFICATIONS :
-sortie:
-courant nominal: 700 mA
-tension CC: 9-24 V
-puissance nominale: 16.8 W
-ondulation & bruit (max.): 250 mVp-p
-tolérance de tension: +/- 5 %
-précision de courant: +/- 8 %
-régulation de ligne: +/- 1 %
-régulation de charge: +/- 3 %
-temps de démarrage, de montée: 3000 ms, 200 ms / 230 VCA 1500 ms, 3000 ms, 200 ms / 115 VCA à charge maximale
-temps de maintien (typ.): 20 ms / 230 VCA 12 ms / 115 VCA à charge maximale
-entrée:
-plage de tension: 90-264 VCA 127-370 VCC
-plage de fréquence: 47-63 Hz
-rendement (typ.): 83 %
-courant CA: 0.3 A / 230 VCA; 0.5 A / 115 VCA
-courant d'appel (typ.): démarrage à froid 45 A (twidth = 210 µs mesuré à 50 % Ipeak) à 230 VCA
-courant de fuite: 0.25 mA / 240 VCA
-protection:
-surtension:
-27.6-33.5 V
-type de protection: extinction de la tension de sortie, circuit de calage de niveau avec Diode Zener
-environnement:
-température de service: de -30 à +70 °C
-humidité de service: 20-90 % RH sans condensation
-stockage: de -40 à +80 °C, 10-95 % RH
-coefficient thermique: +/- 0.2 %/°C (0-50 °C)
-vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL8750, CSA-C22.2 No. 250.0-08, EN61347-1
-tension d'isolation: entrée vers sortie : 3.75 kVCA
-résistance d'isolement: entrée vers sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH
-émission EMC: conforme aux normes EN55015, EN61000-3-2 Class A, EN61000-3-3
-immunité EMC: conforme aux normes EN61547, EN61000-4-2,3,4,5,6,8,11; niveau : industrie légère (tension crête 2 kV), critère A
-autres:
-MTBF: min. 1,145,700 h, MIL-HDBK-217F (25 °C)
-dimensions (Lo x La x H): 77 x 40 x 29 mm
