Description

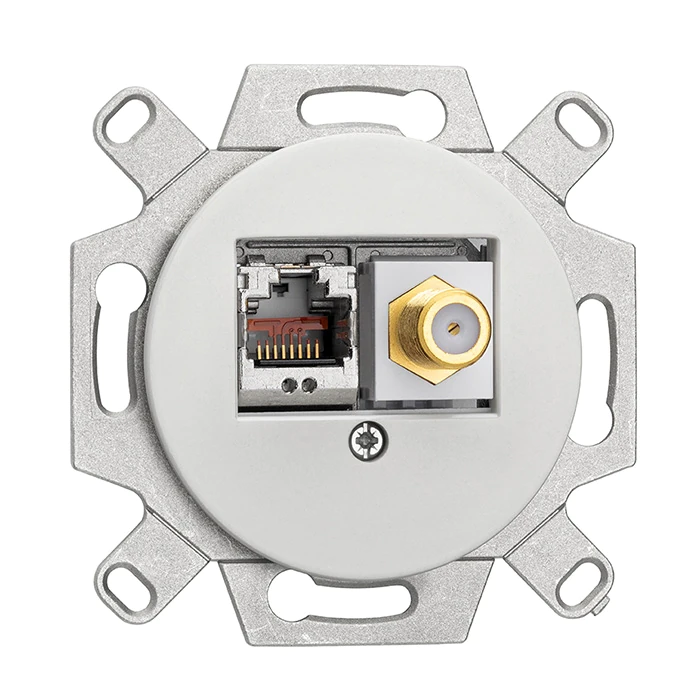

Insert central en plastique thermodurci de couleur assortie avec une prise F dorée et un connecteur réseau RJ45 (taux de transfert max. 25 Gbit/s) pour la série d'interrupteurs Porcelaine, compatible avec les caches de la série d'interrupteurs Porcelaine spécialement prévus pour les boîtes de jonction.
Informations techniques :
- Norme CE et VDE (équivalent NF allemand)
- Diamètre : 7 cm
- Enjoliveur central en plastique duroplast de couleur porcelaine
- Connecteurs RCA rouge et blanc
- Fournie avec des griffes
- Compatibles avec les boites d'encastrement standard profondeur 40mm
- Ce produit est vendu sans plaque de finition, les différentes plaques compatibles sont visibles dans l'onglet produits conseillés, en bas de page.
Conseils de montage :

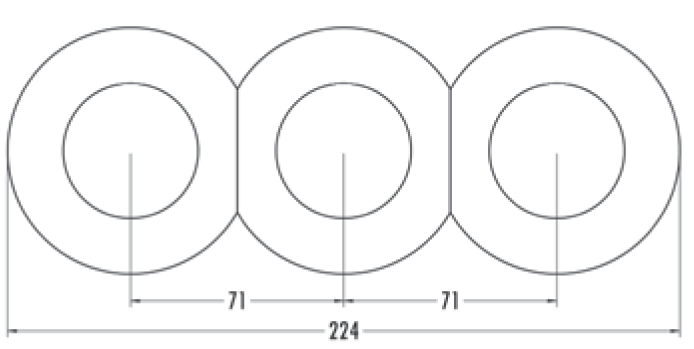

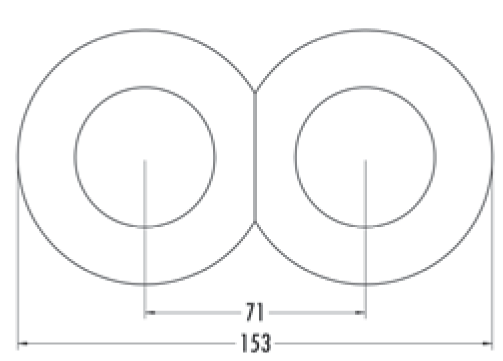

- Pour réaliser des appareillages doubles, triples ou plus avec des plaques de finition rondes, il faudra soit utiliser plusieurs boites simples placées cote à cote avec un entraxe de 71mm, Soit utiliser les boites d'encastrement de chez eur'ohm réf EU52029 et EU52031. Les boites d'encastrements doubles, triples et quadruples standards du marché ne conviennent pas forcément car elles sont généralement de forme rectangulaire et laissent alors un trou visible au niveau de la jonction des plaques de finitions rondes.
- Si vous souhaitez poser vos appareillages doubles, triples et quadruples avec des plaques de finition rectangulaires, vous pouvez utilisez des boites d'encastrements standards. Le problème ne se pose pas car les boites d'encastrement seront entièrement recouvertes par les plaques de finition.
- N'hésitez pas à nous contacter si vous avez besoin d'aide pour finaliser votre commande, nous sommes là pour ça.
Le mot du fabricant :
Nos gammes d’interrupteurs en porcelaine et bakélite ont été développées par THPG en propre. Nous les faisons fabriquer en Thuringe (caches et corps centraux en porcelaine), en Westphalie (caches, inserts centraux en bakélite et mécanismes de commutation) et en Bavière (caches en verre).
Même les professionnels sont impressionnés par nos produits et matériaux. A l’occasion de salons, nous voyons régulièrement des architectes sceptiques, qui les tâtent, tapotent et les prennent en main pour s’assurer qu’il s’agit de « vrais » produits. Evidemment, c’est du vrai, même plutôt deux fois qu’une avec des épaisseurs de matériaux de 2,5 mm (caches en bakélite), 4 mm (caches en verre) jusqu’à 13 mm (caches en porcelaine). Et l’intérieur n’a pas à se cacher non plus: le corps de nos interrupteurs rotatifs, va-et-vient et à bascule et le bouton aussi sont en céramique.
A souligner aussi : nos interrupteurs rotatifs sont de vrais commutateurs rotatifs où les contacts sont fermés ou ouverts par le mouvement de rotation. De nos jours, cela ne va pas de soi et certains interrupteurs rotatifs cachent en fait un interrupteur à bascule dont la bascule est actionné par une manette tournant. La différence est non seulement perceptible mais aussi audible !
En dehors des applications civiles, nos interrupteurs rotatifs n’ont survécu – avant que nous les réintroduisions – que dans des domaines où il faut une fiabilité absolue : dans la construction navale et dans l’industrie.
Nous faisons fabriquer les mécanismes de nos commutateurs par l’entreprise CAW (Casp. Arn. Winkhaus) à Halver proche de Lüden - scheid en Allemagne. Nous avons développé nos gammes de produits en étroite collaboration avec cette société qui fabrique du matériel électrotechnique depuis 1910. Le mécanisme de rupture brusque du commutateur, composé de 42 composants, est le résultat d’un travail mécanique de précision: indépendamment de la vitesse du mouvement de rotation, un contact régulier de rupture brusque est garanti, confirmé par un clac nettement audible – qui ne rassure pas seulement sur le plan acoustique, mais prolonge aussi la vie du matériel. En effet, le mécanisme évite ainsi l’effet d’arc électrique qui menace aussi lors de branchements en courant alterné et endommagent les contacts de commutation à la longue. Pour garantir en plus une commutation en sécurité, le mécanisme de rupture est galvanisé.
Tous nos produits portent naturellement le label de qualité VDE dans la mesure où l’attribution de ce label est possible
