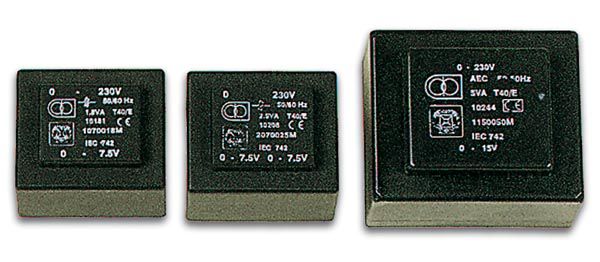

Transformateur moule 3.8va 2 x 7.5v / 2 x 0.254a (2070038M)

SPECIFICATIONS :

-tension: 2 x 7.5V
-courant: 2 x 0.254A
-résistance d'isolement: >5Mohm / 500Vcc
-pouvoir diélectrique: >5kV min.
-conçu pour une température ambiante de max. 40°C
-matériaux de classe thermique E, température max. 120°
-protection contre les courts-circuits jusqu'à 3VA
-possibilité de protection par fusible thermique
-température max. pour classe E: 95°C
-tension primaire: 230V ± 10%, 50/60Hz
-tolérance de tension secondaire: +7% - 3% à 230V et charge maximale
-moyen de soudure parfaite pou bain à ondes
-label CE
-distances de fluages selon IEC742

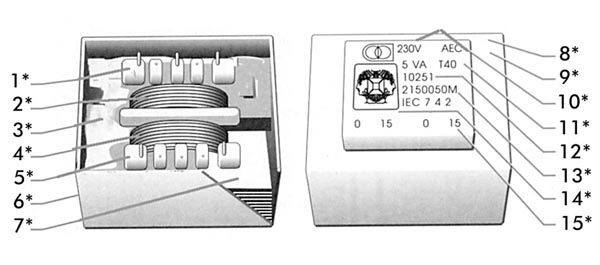

-figure:
-1*: bobine à deux chambres
-2*: enroulement primaire
-3*: encapsulation en résine époxy
-4*: enroulement secondaire
-5*: cosses de raccordement
-6*: boîtier en polyamide
-7*: noyau magnétique
-8*: transformateur de sécurité
-9*: protégé contre les courts-circuits
-10*: tension primaire
-11*: puissance / température nominales
-12*: référence du fabricant
-13*: référence d'ordre
-14*: agréation :
-15*: tensions secondaires nominales



Voir notice et fiche technique fabricant
